30系列鋁型材60*規格型材角件3d模型

產品描述 / Name

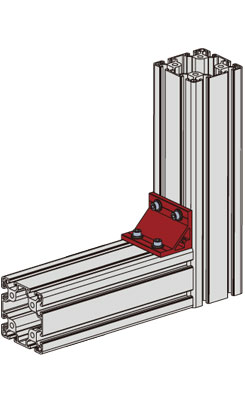

30系列60*規格鋁型材連接角碼適用于兩支6060、3060規格鋁型材之間90度直角連接，起固定支撐作用，可以下載角碼SLDWORKS三維模型進行框架結構的設計組裝；

022-87920099

可以根據需求進行設計加工，提供上門安裝服務；可以根據特殊需求進行鋁型材開模定制。

* 免費提供工業鋁型材選型手冊 →點擊咨詢

內容來源：http://m.l-glass.com 作者：武將發布日期：2020年04月13日 10時51分 閱讀次數：3895 次

60*規格鋁型材角碼物理參數

該規格鋁型材連接角碼適用于30系列6060*規格型材之間直角連接，起固定支撐作用，型材角碼兩側有攻絲孔，可以經過加工處理后用于安裝端面封板，起防塵作用；

60*規格鋁型材角碼材質為6063-T5系列擠壓型材，L的長度可以根據使用需求進行切割，最大長度為6m，表面經過噴砂-陽極氧化處理，具有較強的抗氧化能力；60*規格型材角碼裝配時通常與T型螺栓及法蘭螺母配合使用，連接強度高，韌性強；

適用型材規格	L(mm)	D(mm)	M	材質	訂貨編號
60*	56	φ6.5/φ8.5	M5	6063-T5	CE-L5050-3056

3D模型下載 CAD模型下載

* 鋁型材模型為CAD格式，可利用三維軟件導出3D模型，鋁型材配件系列可直接下載三維模型；
