工作臺設計方案
/ Workbench
操作臺[1].jpg "ESD-1防靜電工作臺設計方案")
ESD-1防靜電工作臺設計方案
產品描述 / Name
本方案是應用于生產流水線工位的防靜電操作臺，主要以工業鋁型材為主要搭建材料，結合各種標準件以及非標件進行工作臺整體方案設計，屬于非標定制產品；
022-87920099
可以根據需求進行設計加工，提供上門安裝服務；可以根據特殊需求進行鋁型材開模定制。
* 免費提供工業鋁型材選型手冊 →點擊咨詢
內容來源：http://m.l-glass.com/ 作者：武將 發布日期：2021年01月19日 19時31分 閱讀次數：4305 次
| 以下方案中所展示的工作臺屬于生產流水線中的一個操作工位，主要負責生產加工處理工序；工作臺完成整體結構設計以及搭建后還需要根據客戶的需求進行電氣設備（甲方提供）的安裝，如：專用操作設備、電氣控制系統等，工作臺桌面采用的是50mm厚的耐磨防靜電復合板，由于后期需要在工作臺桌面安裝設備，底部進行了可移動的支架設計，以增強工作臺的承載能力，避免因工作臺面受力過大，而引起變形； |
|
|

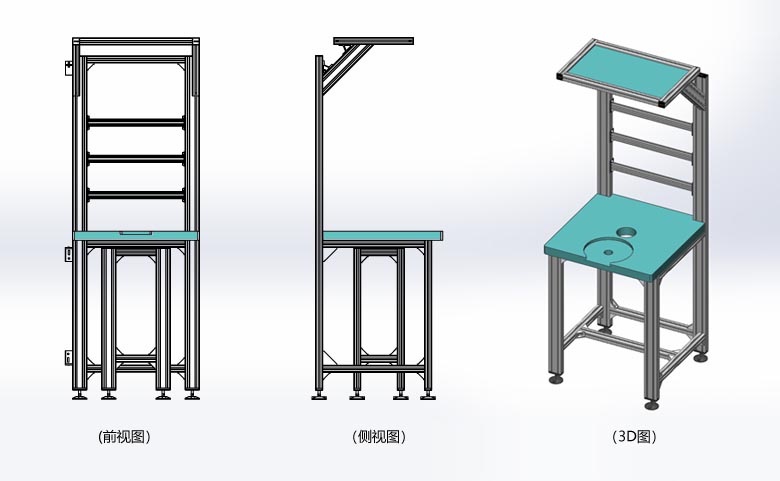

（防靜電操作臺設計方案）
|
|
項目名稱
|
桌板
|
防靜電復合耐磨桌面
|
型材規格
|
4040、4080
|
|
防靜電操作臺
|
照明工具
|
LED燈板
|
連接方式1
|
角件連接
|
|
支撐配件
|
橡膠蹄腳
|
連接方式2
|
斜角連接
|
工作臺防靜電復合耐磨桌面技術要求 |
| (1)桌面面板邊角平齊、外側角需要做圓角打磨處理，去除面板毛邊； |
| (2)防靜電復合耐磨桌板表面光滑、無劃傷； |
1.工作臺結構 |
| 工作臺框架結構采用6063-t5系列工業鋁型材搭配專用連接件設計搭建，其中主要以4040和4080兩種鋁型材為主，然后搭配了一些常用的配件，如：端面連接板、橡膠蹄腳、端面蓋板等；以上方案中工作臺結構主要是根據用戶的技術需求進行設計，工作臺長度700mm，寬度700mm，整體高度2000mm，工作臺桌面距離地面高度為930mm，頂部LED燈板（包含鋁型材邊框）寬度為440mm； |
2.特點 |
| 該工作臺的產品特點主要體現在三個方面，第一體現在工作臺結構，采用6063系列標準工業鋁型材以及配件組裝搭建，可塑性強，便于組裝，而且產品加工精度高，易于操作；第二體現在工作臺背部橫梁結構連接采用了轉接連接板，可以自由的調節安裝位置，便于后期電氣設備的安裝調節；第三體現在工作臺頂部照明系統，采用了LED燈板，在滿足使用需求的同時使得工作臺整體效果更加美觀，且避免了脫落的風險； |
3.以下為方案中主要的鋁型材及配件 |
鋁型材.jpg "4040工業鋁型材")
|
題-1_02.png){kind=small}
|
鋁型材.jpg "4080工業鋁型材")
|
|
合桌板.jpg "防靜電桌板")
|
|
|
|
4040工業鋁型材
|
4080工業鋁型材
|
防靜電復合桌板
|
LED燈板
|
| 以上我們介紹了防靜電工作臺結構，以及技術需求特產品特點，下面我們簡單的分析一下，工作臺設計方案還有哪些地方可以進行優化； |
| 首先我們根據以上方案可以看出，工作臺整體結構采用的是4040和4080兩種規格工業鋁型材組裝搭建，而連接方式選用的是角碼連接，從整體結構分析來看，并沒有什么不妥，但是如果從成本以及整體效果方面考慮的話，采用角碼連接方式不僅增加了材料成本還使工作臺整體結構顯的菱角較多，不夠平滑美觀，是否可以選用打孔穿釘?shù)倪B接方式然后配合彈性扣件（起防轉用途）連接，這樣既可以節省成本，又可以使工作臺整體效果更加美觀； |
