20系列鋁型材 / Aluminum profile

產品名稱 / Name

2020-2N90工業鋁型材

產品描述 / Describe

2020-2N90鋁型材尺寸為20×20mm，2N90表示型材直角邊兩側無凹槽設計，組裝后可以實現框架外側效果平整，而內側凹槽可以與其它型材連接，實現各種框架結構的組裝；

022-87920088

可以根據需求進行設計加工，提供上門安裝服務；可以根據特殊需求進行鋁型材開模定制。

* 免費提供工業鋁型材選型手冊 →點擊咨詢

2020-2N90工業鋁型材產品參數

我們可以先將2020-2N90鋁型材截面圖劃分成兩個直角邊，一側有凹槽設計，另一側比較平整，安裝時可以將平整面展現于框架外側，以保證框架外側效果平滑美觀，便于清理維護，而內側凹槽可以用于框架的連接組裝，這樣既不影響組裝，還可以實現框架外側平整；

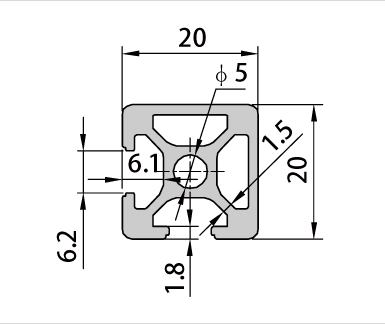

2020-2N90工業鋁型材截面圖（二維參數）

規格型號	材質	單位重量	慣性矩	慣性矩	彎矩	彎矩	訂貨編號
Profile	Material	Weight	Ix(cm4）	Iy（cm4）	Wx（cm3）	Wy（cm3）	Order NO.
20×20-2N90	鋁AL(6063-T5)	0.51kg/m	0.792	0.785	0.824	0.757	APAS-P6-2020-2N90

2020-2N90鋁型材尺寸為20mm×20mm，槽寬為6.2mm，可以與20系列型材配合使用；型材中心孔為6.1mm，安裝前需要進行攻絲處理（推薦攻絲尺寸M8），然后利用專用配件進行連接即可；

2020-2N90鋁型材應用前需要先了解2N90型材的產品特點，然后才可以靈活的應用于框架的設計與組裝；2N90型材凹槽設計于直角邊兩側，而且其中一個直角邊兩側沒有凹槽，不能與其它型材連接，為了不影響安裝，2N90型材只能應用于框架邊緣的轉角部位，安裝后框架外側可以保持平整，以便于后期的清理維護；
